Імпульсні стабілізатори напруги ФІМ, ШІМ

Вибір імпульсного стабілізатора напруги

Загальним недоліком лінійних випрямлячів є значне виділення тепла, низький ККД, немаленькі розміри корпусу і вагу. Для компенсації цих недоліків, були створені імпульсні стабілізатори.

В даному типі регуляторів використовується електронні компоненти, які діють в ключовому режимі. Пристрої існують паралельного і послідовного типу. Транзистор виконує роль ключа.

Імпульсний стабілізатор напруги має високий ККД, так як транзистор виділяє незначну кількість тепла, тому що працює точка пристрою стабілізатора, в більшій частині свого часу перебувати в області насичення або відсічення, проходячи активне поле.

Принцип роботи і конструкція імпульсного стабілізатора

Розрізняють частотно-імпульсні або стабілізатори з широтной регулюванням, так як нормалізація вольтажа зміною тривалості імпульсів і їх частотою.

У широтно-імпульсних регуляторах, тривалість імпульсів має непостійне значення, а ось їх частота характеризується постійністю. У пристроях з частотно-імпульсної регулюванням, навпаки, імпульсна час роботи не змінюється, а змінюється частота.

На вихід випрямляча вольтаж надходить з пульсацією, що критично для підключається споживача, тому в схему входять ємнісні фільтри.

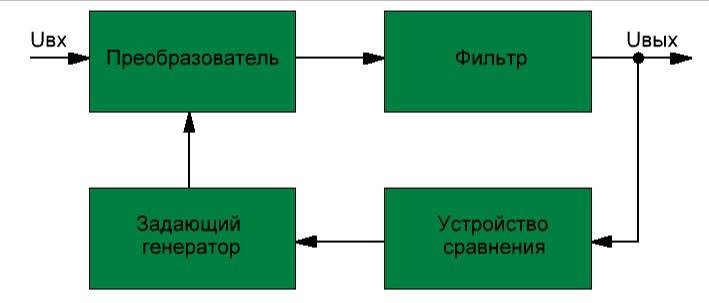

У загальну схему пристрою входить:

·         Генератор;

·         Вирівнюючий фільтр (відповідає за зниження імпульсів на виході);

·         Імпульсний перетворювач (має пристрій регулювання);

·         Порівнює пристрій (порівнює вхідну і вихідну напругу).

Існує чотири види імпульсних регуляторів:

·         понижуючий;

·         підвищуючий;

·         инвертирующий;

·         Стабілізатори з тригером Шмітта.

переваги:

·         Плавне регулювання напруги;

·         Компактний габарити;

·         Широкий діапазон стабілізації;

·         Високий ККД;

·         Висока точність;

· Плавне регулювання.

недоліки:

·         Складна конструкція приладу;

·         Специфічні комплектуючих, які знижують надійність стабілізатора;

·         Небезпечним для частот;

·         Складність ремонту.
